МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ СОДЕРЖАНИЯ ОВЕЦ И КОЗ. Электрострижка овец

Для стрижки овец в индивидуальных хозяйствах разработаны электростригальные одномашинные агрегаты нескольких марок. Правда, пока в большинстве индивидуальных хозяйств, особенно при небольшом поголовье овец, их стригут по старинке специальными пружинными ножницами и даже обычными. Но лучше приобрести электростригальный агрегат. Ведь он по сравнению со стрижкой овец ножницами позволяет увеличить на 8-13 % выход шерсти за счет более ровного и низкого среза, снизить количество сечки в руне и порезов кожи овец, повысить в 3-4 раза производительность труда при значительном его облегчении.

Электростригальные агрегаты и машинки. Разработаны одномашинные электростригальные агрегаты ЭСА-1Д-И, ЭСА-1/220И и АСО-1. В первом и третьем из них используется стригальная машинка МСО-77Б, во втором — МСУ-200.

Электростригальный агрегат ЭСА-1 Д-И (рис. 67, а) приводится в действие от электродвигателя — однофазного асинхронного типа АОЛБ 21-2 мощностью 180 Вт, напряжением 220 В или типа АОЛБ-22-2 мощностью 270 Вт. Валы двигателей вращаются с частотой 2890 мин-1. Гибкий вал 2 с броней и арматурой передает вращательное движение от электродвигателя 3 к машинке 1. Агрегат компактный, его масса — 16,5 кг, позволяет стричь 8 овец в час.

67. Электростригальные агрегаты: а — агрегат ЭСА-1Д-И: 1 — стригальная машннка; 2 — гибкий вал; 3 — электродвигатель; 4 — стол или верстак; 5 — пускатель; 6-шнур; б — агрегат ЭСА-1/220И; 1-электрострнгальная машннка МСУ-200; 2 — преобразователь частоты ПЧ-200-36-1; 3 — чемодан-упаковка; 4 — шнур; 5 — держатель плавкой вставки; 6 — тумблер; 7 — сигнальная лампа; в — схема агрегата АСО-1: 1 — электродвигатель; 2 — плита; 3 — кожух; 4, 6 — ведущий н ведомый шкивы; 5 — клиновой ремень; 7 — ступнца; 8 — хвостовик; 9 — наконечники; 10 — броня; 11 — сердечник; 12 -стригальная машннка; г — схема заточного устройства агрегата АСО-1: 1 — корпус заточного устройства; 2 — диск; 3 — защитный кожух; 4 — наждачное полотно; 5 — держатель; 6 — струбцина; 7 — хвостовик; 8 -лыска



Электростригалъный агрегат ЭСА-1/200И (рис. 67, б) предназначен для стрижки и подстригания овец и других животных в индивидуальных хозяйствах. Он состоит из высокочастотного преобразователя частоты 2, стригальной машинки 1 и весь размещается при транспортировке и хранении в чемодане-упаковке 3, который имеет габаритные размеры
870Х450Х11О мм. Агрегат работает при напряжении питающей электросети 220 В, частоте тока 200 Гц, имеет электродвигатель на 36 В, подключаемый к высокочастотному преобразователю частоты тока 50/200 Гц. Производительность агрегата при стрижке овец 10 гол/ч, потребляемая 1 мощность 310 Вт, масса 11 кг. 1



Электростригальный агрегат АСО-1 (рис. 67, в) пред-1 назначается для стрижки овец в небольшой отаре и состоит*! из электропривода и стригальной машинки. Электродвигатель! однофазный, мощностью, 0,18 кВт с частотой вращения вала Щ 2980 мин-1, монтируется на плите 2 вместе с кожухом 3 и ременной передачей. Последняя сострит из ведущего 4 и ведомого 6 валов и клиновидного ремня 5 типа А. Чтобы изолировать двигатель от стригальной машинки, ступица ведомого шкива и плита 2 сделаны из диэлектрического материала. На случай прикосновения к частям агрегата, находящихся под напряжением, предусмотрено автоматическое отключение напряжения.

Гибкий вал состоит из сердечника И, бронированной трубки 10 и наконечников 9. Клиновидный ремень 5 при пуске пробуксовывает, благодаря чему снижается пусковой момент и исключается вырывание машинки из руки. Ремень также пробуксовывает при заклинивании ножа в машинке, заедании передаточных деталей и перегрузке электродвигателя. Стригаль в таких случаях проскальзывания ремня успевает отключить двигатель.

К агрегату разработано новое устройство для заточки ножей (рис. 67, г), в котором можно использовать держатель 5 от серийного заточного аппарата типа ТА-1 или ДАС-350. Устройство крепят с помощью струбцины 6 к верстаку или столу. На диске 2 диаметром 250 мм наклеено нождачное полотно 4. Для привода устройства в работу отсоединяют в электростригальном агрегате стригальную машинку от наконечника гибкого вала и освободившийся наконечник подсоединяют к хвостовику 7.

Стригальная машинка МСО-77Б (рис. 68) состоит из алюминиевого корпуса, шарнирного, эксцентрикового нажимного механизмов и режущей пары. Шарнирный механизм состоит из передаточного вала 18, наружного кожуха 17, шестерен 20 и 23, внутреннего кожуха 24 и предназначен для передачи вращения под различным углом от гибкого вала к машинке. В эксцентриковом механизме вращательное движение эксцентрикового вала 26 с роликом 12 преобразуется в колебательное движение рычага 28 и от него передается ножу. Нажимной механизм позволяет регулировать нажатие ножа на гребенку и обеспечивает равномерность этого нажатия. Стригальщик нажимает на гайку 7, которая навернута на верхнюю часть штуцера 5 и фиксируется кольцом 9. Режущая пара состоит из гребенки и размещенного над ней ножа. Ширина захвата режущей пары 76,8 мм, высота среза шерсти 3-5 мм. Гребенка расчесывает шерсть на пучки, и ножи срезают шерстяные волокна. Частота колебаний ножа 2300 двойных ходов за минуту, масса машинки 1,13 кг.



68. Стригальная машинка МСО-77Б:

1 — винт, 2 — пружина; 3 — подпятник упорного стержня; 4 — упорный стержень; 5 — штуцер; 6-нажимной патрон; 7- нажимная гайка; 8-упор патрона; 9- кольцо; 10 — предохранительный винт; 11-заглушка; 12-ролик; 13-чехол; 14 -корпус; 15 — защитный кожух; 16 -пружина; 17 — наружный кожух; 18 — передаточный вал; 19-стопор; 20 — шестерня; 21 — замок шарнира; 22 — защитный кожух; 23 — шестерня; 24 — внутренний кожух; 25 — втулка; 26 — эксцентриковый вал; 27 — эксцентрик; 28 — рычаг; 29 — центр вращения; 30 — специальная гайка; 31 — подпятник центра вращения; 32 — винт гребенки





Стригальная машинка МСУ-200 отличается от МСО-77Б тем, что имеет встроенный в ручку машинки электропривод. Благодаря этому снижается вибрация машинки и повышается маневренность при работе ею. Отсутствие гибкого вала в МСУ-200 исключает реактивный крутящий момент, который стригальщик вынужден уравновешивать усилием руки при работе машинкою МСО-77Б. По сравнению с последней работа машинкою МСУ-200 гораздо удобнее.
Основные элементы машинки МСУ-200 — стригальная головка и электродвигатель со шнуром питания.





Стригальная головка включает корпус, редуктор, режущий аппарат, эксцентриковый и нажимной механизмы. Последние три конструктивных элемента такие же, как и у машинки МСО-77Б.

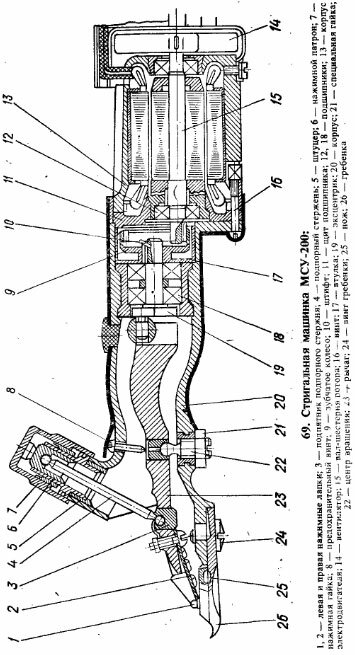

Корпус 20 (рис. 69) отлит из алюминия и соединяет все сборочные единицы и детали головки, а также является ручкой машинки. В передней части корпуса находится площадка, к которой двумя винтами 24 крепят гребенку. В верхней части корпуса сделан прилив, в который вворачивают штуцер нажимного механизма. За приливом предусмотрено два отверстия: первое — под предохранительный винт 8, который удерживает рычаг от выпадания при замене режущих пар; второе — смотровое окно. Торец корпуса выполнен с приливом в виде крупного фланца под винты 16 для присоединения электродвигателя. Для того, чтобы машинка не выскальзывала из рук стригальщика и для изоляции руки в случае перегрева корпус обшивают суконным чехлом.



Редуктор имеет передаточное отношение 1:5. На свободном хвостовике вала-эксцентрика закрепляют с помощью штифта 10 цилиндрическое зубчатое колесо 9 внутреннего зацепления, сопряженное с шестерней-валом 15 ротора электродвигателя. Между задним подшипником и щитом 11 подшипника устанавливают дистанционную втулку.



Электродвигатель имеет алюминиевый корпус с ребрами охлаждения. Корпус электродвигателя обдувает снаружи вентилятор 14, установленный на конце вала-шестерни ротора 15. Вентилятор выполнен двулопастным. Вал-шестерня вращается в подшипниках 12.
В машинках МСУ-200 и МСО-77Б одинаковый шнур питания длиной 2,5 м. Он состоит из трех токопроводящих жил и шелкового шнура, заключенных в резиновую трубку. Провода безразъемно . соединяют с выводными концами электродвигателя. Шелковый шнур воспринимает механические нагрузки, так как длина его на 10-15 см меньше длины токопроводящих жил и обеспечивает их целосность.



Мощность электродвигателя машинки 0,1 кВт, напряжение 36 В, частота вращения вала двигателя при номинальной нагрузке 185 с-1, число колебаний ножа 2200-2385 двойных ходов в минуту, диаметр корпуса в месте охвата рукой 47 мм, масса без питающего шнура 0,75 кг, со шнуром 2,1 кг, ширина захвата режущего аппарата 76,8 мм, режим работы — длительный.
